Opretstående stativrulleformningsmaskine: Komponenter, profiler og købsvejledning

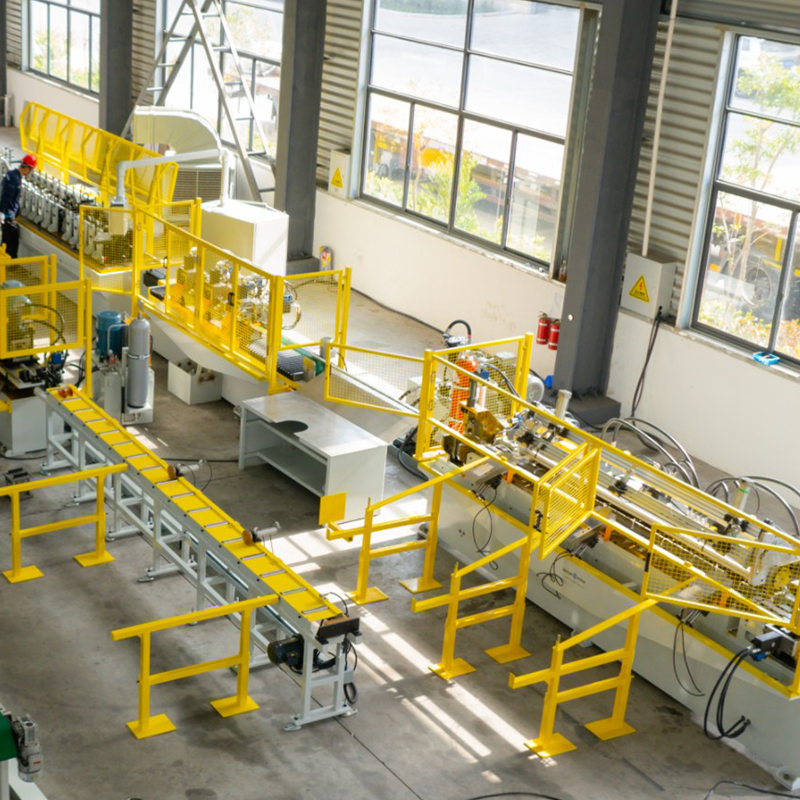

Hvad er en Opretstående Rack Roll Forming Machine ?

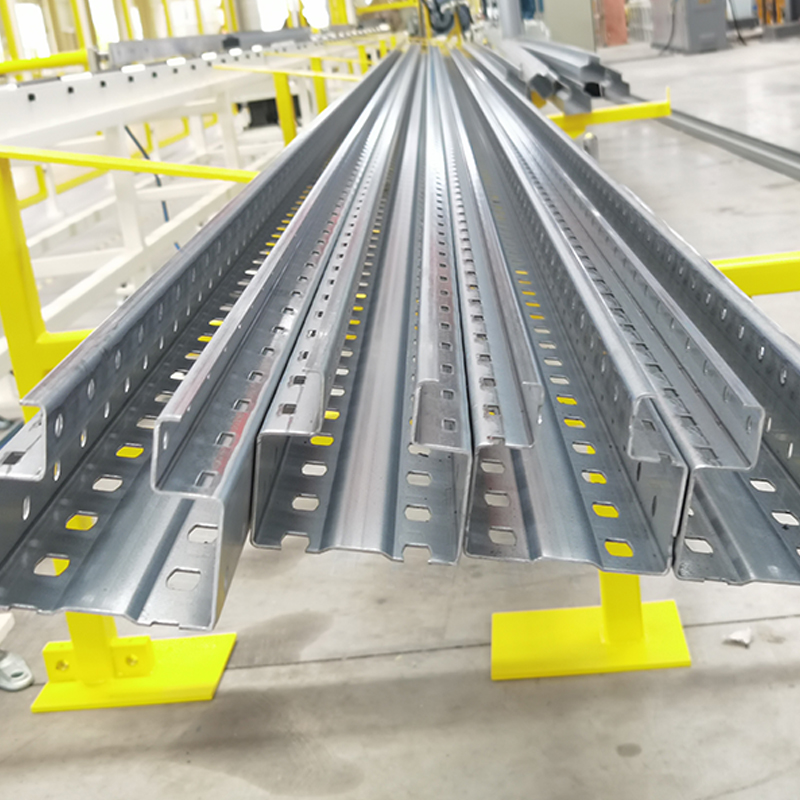

En opretstående stativrulleformningsmaskine er et koldvalseformningssystem, der er udviklet specifikt til at producere de vertikale søjleprofiler, der bruges i pallereoler, reolsystemer og industrielle lagerstrukturer. Disse opretstående søjler - typisk C-sektions-, åben-bag- eller kasseprofiler med udstansede dråbe- eller runde hulmønstre med jævne mellemrum - er den strukturelle rygrad i ethvert reolsystem i et lager eller et distributionscenter. At producere dem med ensartet geometri, præcis hulafstand og korrekt materialetykkelse er ikke til forhandling: En enkelt opstander uden for tolerance kompromitterer belastningskapaciteten af ​​en hel stativbås.

I modsætning til almindelige rulleformningslinjer integreres en opretstående stativmaskine præ- eller post-punching stationer direkte ind i formningssekvensen , hvilket sikrer, at dråbeåbningerne, de runde huller og fikseringsåbningerne, der accepterer bjælkeforbindelser og afstivningskomponenter, er stemplet med nøjagtige stigningsintervaller langs hele længden af hver fremstillet stolpe. Kombinationen af ​​formning og udstansning i et enkelt gennemløb eliminerer sekundære operationer, reducerer håndteringsskader og opnår gennemløbshastigheder, som separate operationer ikke kan matche.

Nøglekomponenter i en opretstående stativrulleformningslinje

En komplet opretstående stativrulleformningslinje er en sekvens af integrerede stationer, der hver udfører en specifik funktion i materialetransformationen fra spolestrimmel til færdig søjleprofil. At forstå hver stations rolle tydeliggør, hvor kvaliteten er indbygget – og hvor den kan kompromitteres af underspecifikation.

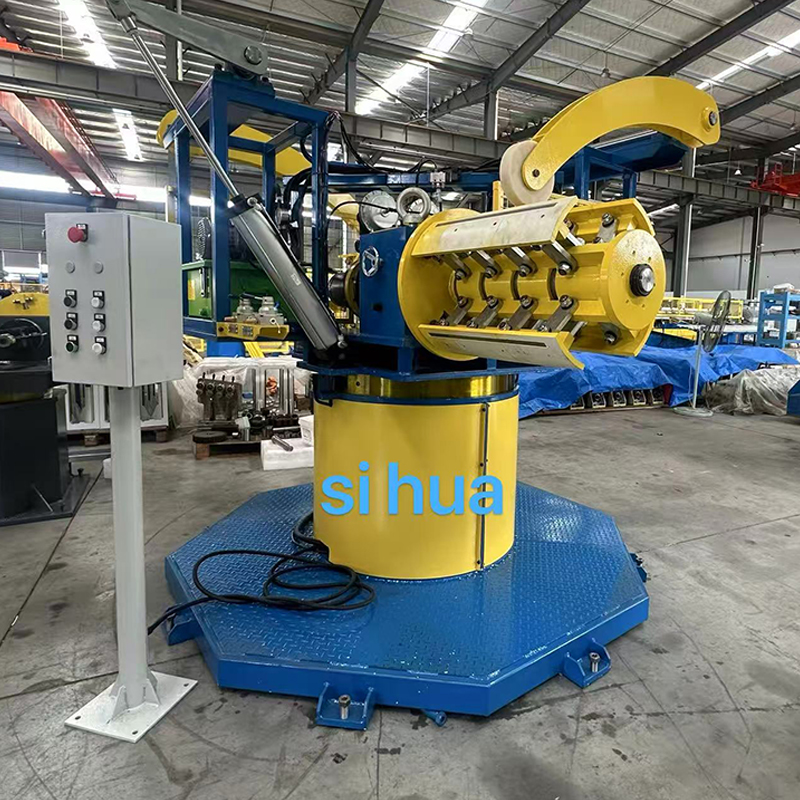

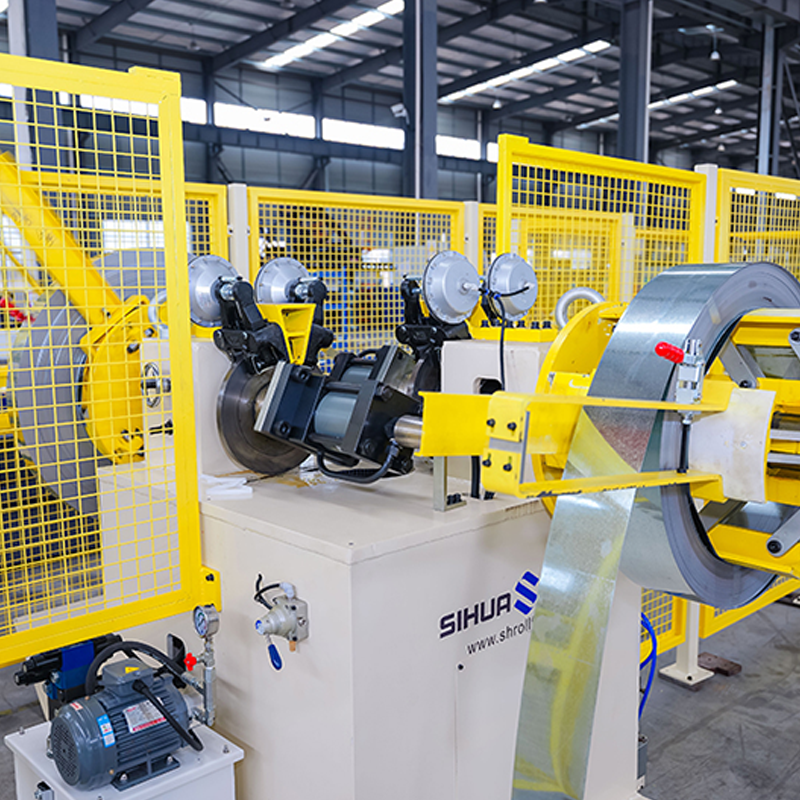

Decoiler og glattejern

Spolen af galvaniseret eller formalet stålbånd (typisk 1,5-3,0 mm tykkelse, 100-200 mm bredde) er monteret på en hydraulisk decoiler, der styrer båndspændingen under hele forløbet. Et motoriseret glattejern med flere ruller fjerner spolesættet - krumningen induceret af vikling - før strimlen kommer ind i formningsstationerne. Utilstrækkelig opretning på dette stadium introducerer bue og snoning i den færdige profil, som ikke kan korrigeres nedstrøms uden at skrotte sektionen.

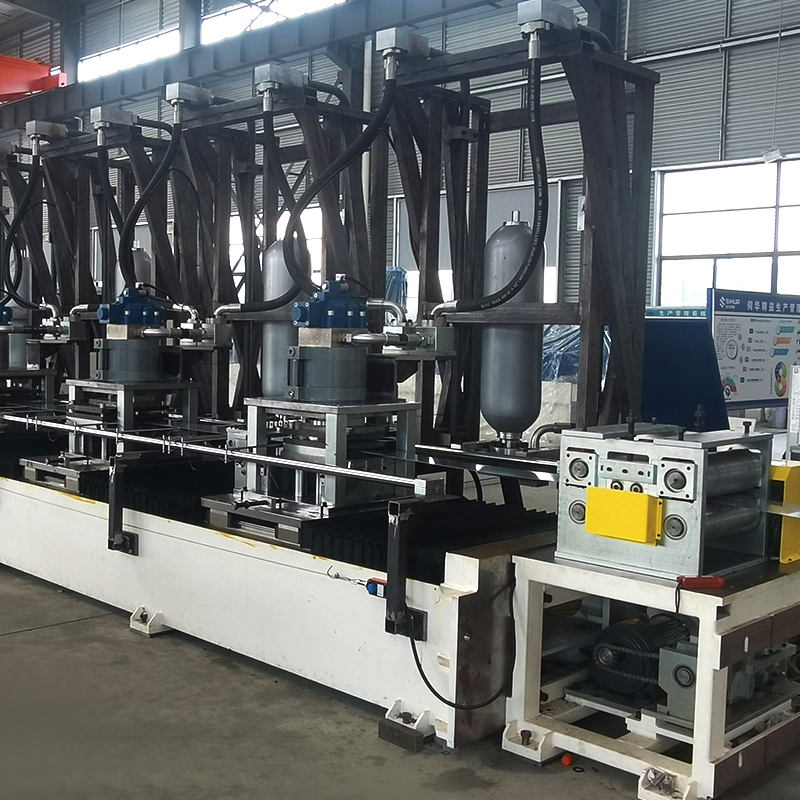

Pre-punching Press

I de fleste opretstående stativlinjer udstanses dråberillerne og hjælpehullerne før formning snarere end efter, fordi flad strimmel er langt lettere at udstanse nøjagtigt end en dannet C-sektion. Pre-punch pressen bruger et servodrevet eller hydraulisk dysesæt med hærdede værktøjsstålstanser, der er placeret til at producere det nøjagtige hulmønster specificeret af stativdesignet. Punch-pitch-nøjagtighed - typisk påkrævet inden for ±0,5 mm over en 2.400 mm opretstående længde - styres af et servofremføringssystem, der indekserer strimlen med den programmerede hulafstand før hvert trykslag.

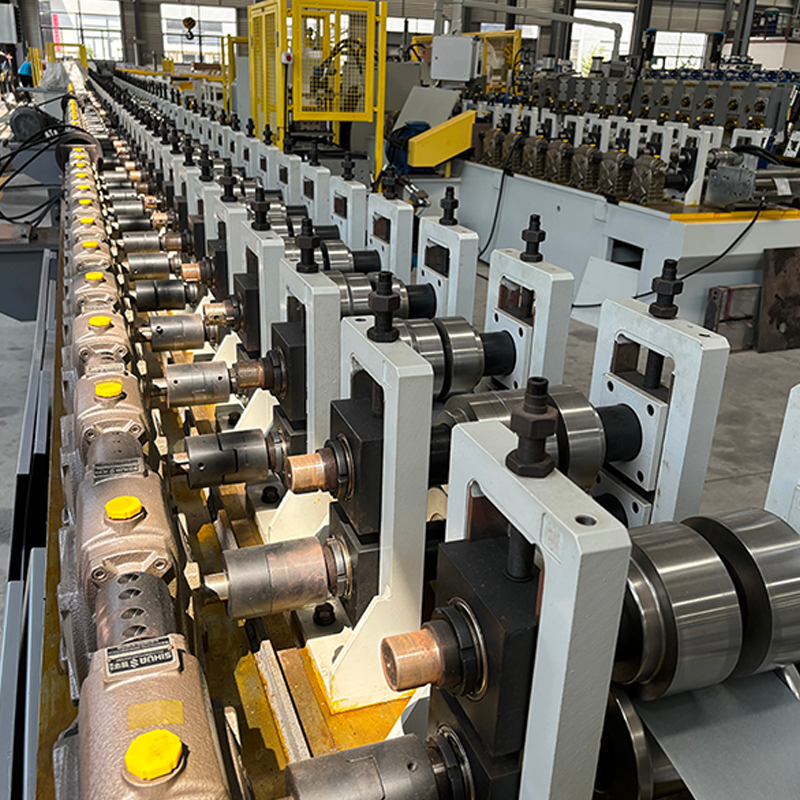

Valseformningsmølle

Formemøllen er maskinens kerne, der omfatter en række parrede øvre og nedre valseværktøjsstationer monteret på et stift møllestativ. Hver station bøjer gradvist båndet gennem et lille vinkeltrin - typisk 10-20° pr. gennemløb - indtil den endelige profilgeometri er opnået. Opretstående stativprofiler kræver 12 til 22 formningsstationer afhængig af profilkompleksitet, materialetykkelse og graden af hærdning af stålet under formningen. Valseværktøjet er fremstillet af GCr15 eller D2 værktøjsstål, hærdet til HRC 58–62 og slebet til tætte tolerancer for at opretholde profilkonsistens på tværs af millioner af meters produktion.

Post-forming Punching eller Notching Station

Nogle opretstående designs kræver yderligere stanseoperationer efter formning - endehak til fastgørelse af bundpladen, sekundære hulmønstre i nettet eller prægning til mærkeidentifikation. Disse operationer udføres i en sekundær stansepresse placeret umiddelbart efter formeværkets udgang, mens profilen stadig understøttes af linjens styresystem, hvilket forhindrer den forvrængning, der ville opstå, hvis den dannede sektion blev fjernet og genfremført til en separat presse.

Flyvende saks eller kold sav cutoff

Den færdige profil skæres i længden af enten en flyvende saks (som skærer, mens den bevæger sig med linjehastighed, hvilket muliggør høj gennemstrømning uden at stoppe formningsprocessen) eller en kold sav (som giver et renere, gratfrit snit, men kræver, at linen decelererer for hver skærecyklus). Opretstående længder på 2.400–6.000 mm er almindelige; længde repeterbarhed på ±2 mm er standardforventningen for overholdelse af reolfremstilling.

PLC styresystem og HMI

Moderne opretstående rack-linjer styres af en PLC (typisk Siemens S7 eller Mitsubishi Q-serien) med en berøringsskærm HMI, der gemmer produktopskrifter - hulningsstigning, hulmønster, skærelængde og linjehastighedsparametre - for hver opretstående SKU i produktsortimentet. Opskriftsbaseret drift reducerer overgangstiden til minutter for profilvarianter på det samme værktøjssæt og gemmer produktionstællinger, fejllogfiler og kvalitetsdata til sporbarhedsformål.

Producerede profiltyper og materialespecifikationer

Opretstående stativrulleformningsmaskiner er bygget op omkring specifikke profilværktøjssæt. De mest almindelige opretstående profiler i global reolproduktion er:

Input materiale er mest almindeligt S350GD eller S420GD varmgalvaniseret stålspole til EN 10346, med zinkbelægning klasse Z275 (275 g/m² i alt på begge sider). Højtydende stålkvaliteter tillader specifikationer for tyndere sporvidde for at opnå en tilsvarende belastningskapacitet, hvilket reducerer materialeomkostningerne pr. meter fremstillet opretstående - en væsentlig faktor ved de produktionsvolumener, der er typiske for reolproducenter.

Produktionshastighed, omstilling og outputplanlægning

Linjehastigheden til opretstående stativrulleformning er primært styret af forstansningspressens slaghastighed snarere end formemøllens kapacitet. Typiske produktionsparametre for en velspecificeret opretstående stativlinje er:

• Formningslinjehastighed: 15–40 m/min afhængig af profilkompleksitet og stansetæthed
• Netto output: 800-2.500 meter færdig opretstående per skift (8 timer), der tager højde for spoleskift, receptskift og planlagte stop
• Tidspunkt for profilskift: 2–4 timer for et værktøjssætskift (forskellig profilbredde eller -mål); under 10 minutter for en opskriftsændring inden for det samme værktøjssæt (forskellig længde eller tonehøjde)
• Værktøjets levetid: 3-8 millioner meter pr. rulle værktøjssæt før genslibning er påkrævet, afhængigt af materialets hårdhed og zinkbelægningens slibeevne

For producenter, der producerer flere opretstående SKU'er, kan et hurtigt skiftende værktøjskassettesystem – hvor et helt sæt formningsvalser er formonteret på en aftagelig kassette og ombyttes som en enhed – reducere profilskift til under 30 minutter, hvilket væsentligt forbedrer udstyrsudnyttelsen på produktionsplaner for blandede produkter.

Kvalitetskontrol og overholdelse af rack-produktion

Pallereoler er konstruktionskomponenter, der er omfattet af internationale sikkerhedsstandarder. Produktionskvaliteten skal påviseligt kontrolleres og dokumenteres for at opfylde disse krav:

• EN 15512 (Europa) og RMI ANSI MH16.1 (Nordamerika) regulerer det strukturelle design og testkravene til justerbare pallereoler. Opretstående fabrikanter skal ved prøvning demonstrere, at deres profiler opnår det nominelle sektionsmodul, inertimoment og knækmodstandsværdier, der anvendes i stativdesignberegninger.
• Hulpositionstolerance: Dråbeåbningspositionen skal holdes inden for ±0,5 mm af den nominelle stigning for at sikre bjælkeforbindelsesindgreb på tværs af forskellige stativhøjder og fra forskellige produktionsbatcher. Dette kræver regelmæssig måling i processen ved hjælp af pitch-check-skabeloner i forhold til referencestandarder.
• Profildimensionsinspektion: Målinger af bredde, dybde, flangevinkel og bue/drejning skal tages ved starten af hver spole og minimum for hver 500 meter af produktionen, med resultater registreret i forhold til tolerancegrænser defineret i produktfremstillingsspecifikationen.
• Materiale sporbarhed: Hvert produktionsparti skal kunne spores til det indgående stålspolecertifikat, hvilket muliggør undersøgelse af feltfejl og demonstrerer due diligence over for slutkunder og regulerende organer.

Specificering af en opretstående stativrulleformningsmaskine: Nøglespørgsmål at stille

Valg af en opretstående stativrulleformningsmaskine er en kapitalinvestering typisk i intervallet $150.000-$600.000 USD afhængigt af automatiseringsniveau, stansekapacitet og kontrolspecifikation. Følgende spørgsmål adskiller seriøse leverandører fra dem, der tilbyder overfladisk lignende, men underkonstrueret udstyr:

• Hvad er stansepressens tonnage, og hvad er det maksimale samtidige stempelareal? Tætte dråbemønstre kræver højere tonnage end pressens nominelle kapacitet kunne antyde, når alle slag affyres samtidigt.
• Hvilket rulleværktøjsmateriale og hårdhed er standard, og hvad er den garanterede levetid? En velrenommeret producent vil angive et minimumstal i meter pr. genslibning og bekræfte det med en garantiperiode.
• Hvilke PLC- og HMI-mærker bruges, og er lokal service og reservedele tilgængelige i dit land? En linje styret af et ukendt indenlandsk PLC-mærke kan være vanskelig og dyr at vedligeholde uden for producentens hjemmemarked.
• Kan linjen demonstreres kører din specifikke profil ved nominel hastighed før accept? Enhver velrenommeret maskinbygger vil acceptere fabriksgodkendelsestest (FAT) i forhold til aftalte kvalitets- og hastighedskriterier som betalingsbetingelse.
• Hvilken idriftsættelsessupport, operatøruddannelse og reservedelspakke er inkluderet? En rulleformningslinje, der kommer uden tilstrækkelig idriftsættelsesstøtte og et førsteårs reservedelssæt, vil koste væsentligt mere i tabt produktion end forskellen mellem et budget og et velunderstøttet maskinkøb.

En opretstående stativrulleformningsmaskine er i sidste ende kun så god som konsistensen af ​​de profiler, den producerer ved vedvarende produktionshastigheder. At specificere det strengt i forhold til dimensionstolerance, værktøjets levetid og kontrolsystemstandarder – i stedet for på indkøbsprisen alene – er den vigtigste enkeltbeslutning, som en reolproducent træffer i forbindelse med opsætning eller opgradering af en produktionslinje.
