Metalpladerulleformningsmaskine: Sådan fungerer det, typer og købsvejledning

Hvad er en metalplade Rulleformningsmaskine ?

En metalpladevalseformningsmaskine er et kontinuerligt koldformningssystem, der gradvist former en flad metalspole til en specifik tværsnitsprofil ved at føre den gennem en række parrede valsestationer. Hver station bøjer metalstrimlen trinvist - typisk med et par grader pr. gennemløb - indtil den ønskede geometri er opnået ved udgangsenden af ​​maskinen. Processen kræver ingen opvarmning, idet den udelukkende er afhængig af metallets mekaniske egenskaber og værktøjets præcision for at producere konsistente, dimensionelt nøjagtige profiler ved høj hastighed.

Valseformning er en af ​​de mest effektive metalbearbejdningsprocesser, der findes til fremstilling af lange, ensartede profiler i store volumener. En enkelt produktionslinje kan behandle 10 til 100 meter færdig profil i minuttet , afhængig af materialetykkelse, profilkompleksitet og afskæringsmetode. Fordi processen er kontinuerlig, og værktøjet er fast, er dimensionskonsistensen ekstrem høj - profiltværsnit holdes til snævre tolerancer på tværs af tusindvis af meter med minimal indgriben fra operatøren.

Metalpladerulleformningsmaskiner bruges til at producere strukturelle sektioner, tag- og beklædningspaneler, dør- og vinduesrammer, reol- og reolkomponenter, bildele, monteringsskinner til solpaneler, kabelbakker og hundredvis af andre profiler på tværs af bygge-, fremstillings- og infrastrukturindustrien verden over.

Sådan fungerer en rulleformningsmaskine: Processen trin for trin

At forstå rulleformningsprocessen hjælper med at vælge den rigtige maskinkonfiguration og værktøj til en specifik applikation. En komplet produktionslinje består af flere integrerede stationer, der tager metallet fra rå spole til færdig, tilskåret profil.

1. Decoiler

Processen begynder ved decoileren, som holder og føder metalspolen. En dorn udvider sig inde i spolens kerne for at gribe den sikkert, og decoileren roterer for at udbetale strimlen med en kontrolleret hastighed. Decoilere er vurderet efter spolevægtkapacitet - sædvanligvis 3 til 15 tons for industrilinjer - og kan være motoriserede (drevet decoiler) eller passive, hvor strimmelspændingen fra formningslinjen driver udrulningen.

2. Glattejern / Leveler

Oprullet metal har resterende krumning (spolesæt) og kan bære armbrøst- eller kantbølgedefekter fra opviklingsprocessen. Et glattejern med flere ruller fjerner disse fladhedsfejl, før formningen begynder - afgørende for at opnå ensartet profilgeometri, især ved rulleformning af tagplader, hvor panelets fladhed direkte påvirker vejrtætheden og det visuelle udseende.

3. Pre-Punching Press (valgfrit)

Mange rulleformningslinjer inkorporerer en servodrevet stansepresse før formningsstationerne for at tilføje huller, slidser eller prægninger til den flade strimmel, mens den stadig er nem at få adgang til. Pre-stansning foretrækkes frem for post-forming stansning for funktioner, der skal være præcist placeret i forhold til den formede geometri.

4. Rulleformningsstationer

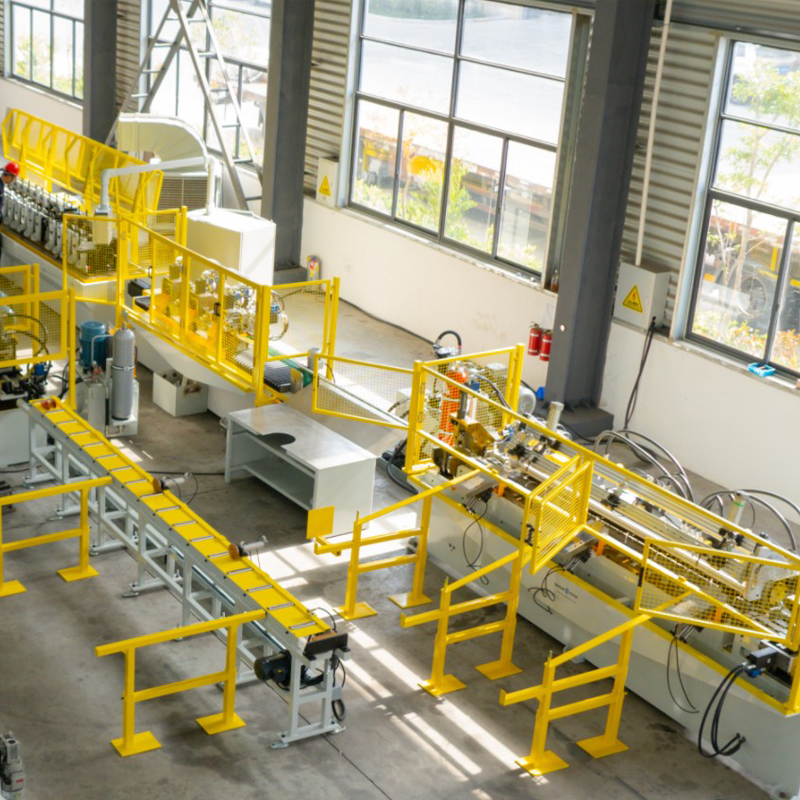

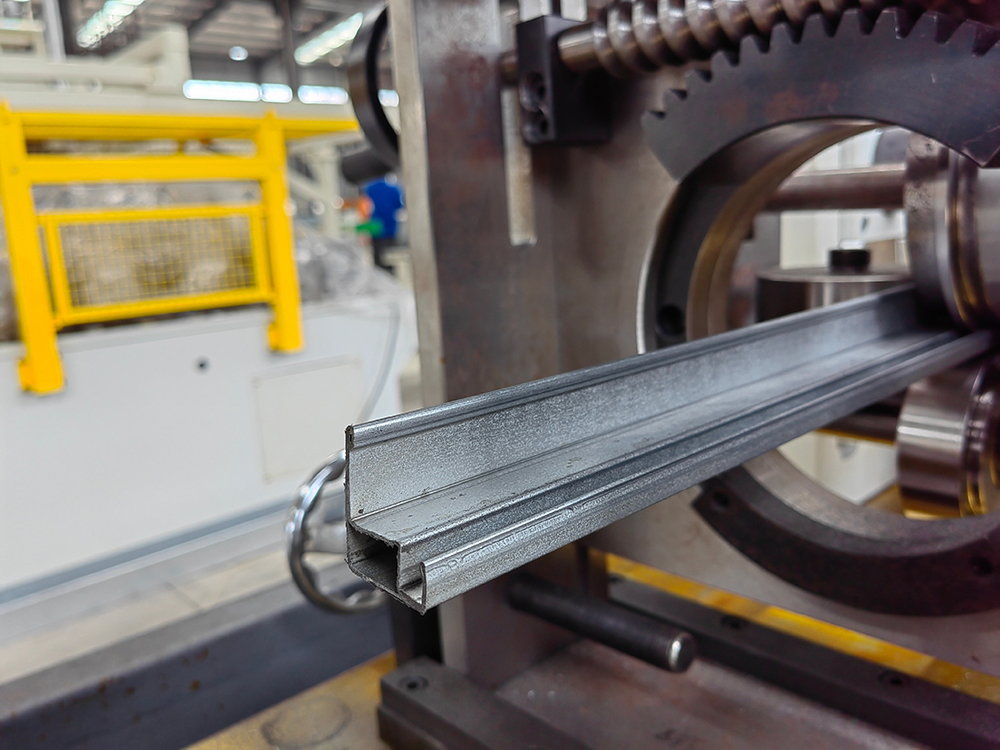

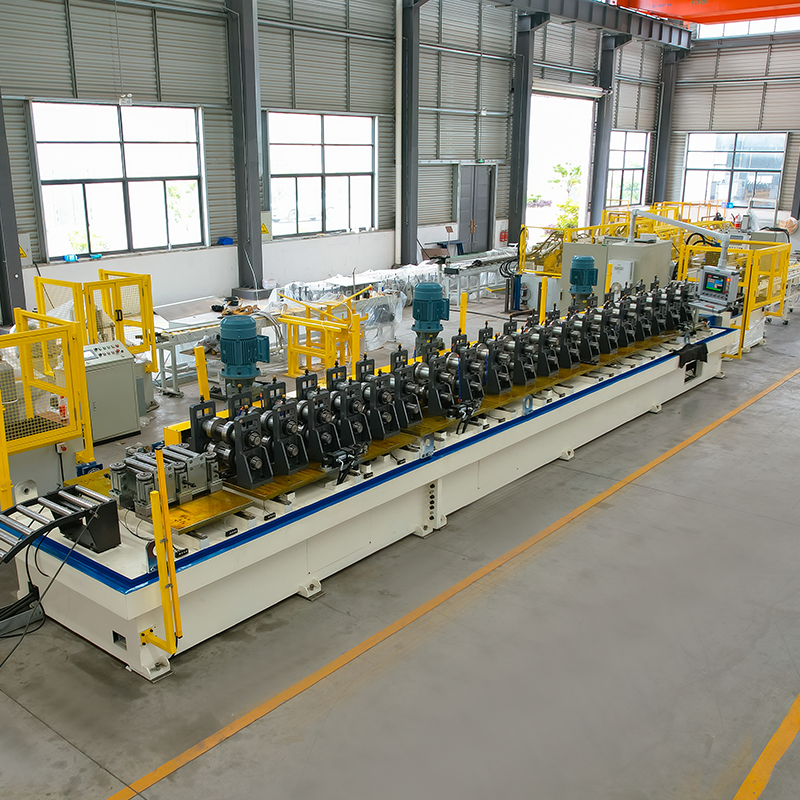

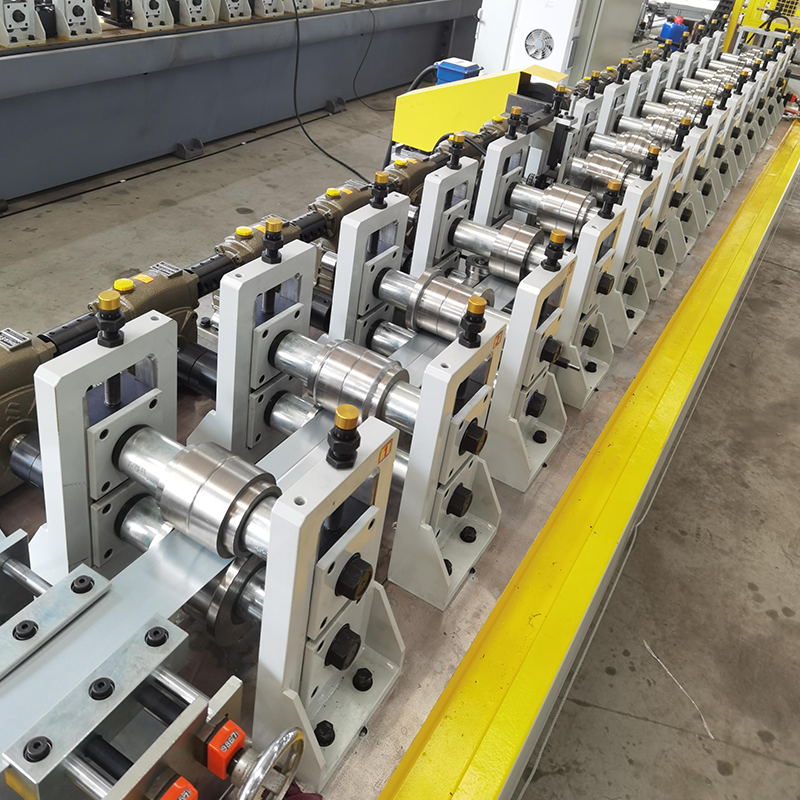

Kernen i maskinen er valseformningsmøllen - en lineær række af formningsstandere, der hver indeholder et par præcist bearbejdede valser monteret på vandrette aksler. De øvre og nedre ruller er profileret, så de passer til strimmelgeometrien på det specifikke trin af formningssekvensen. Efterhånden som strimlen passerer gennem hver efterfølgende station, bøjes tværsnittet gradvist tættere på sin endelige form. Det nødvendige antal stationer afhænger af profilkompleksitet, materialetykkelse, flydespænding og den samlede bøjningsvinkel - simple profiler kan kræve så få som 8 stationer, mens komplekse arkitektoniske sektioner kan kræve 24 eller mere.

5. Udstansning eller indhak efter formning (valgfrit)

Funktioner, der er nemmere at tilføje efter formning - såsom endehak, hjørneclips eller huller i specifikke flangepositioner - tilføjes ved en postformningsstation integreret i linjen, timet af en encoder til at skyde på præcise strimmelpositioner.

6. Afskæringssystem

Ved udgangsenden af linjen adskiller et afskæringssystem den gennemgående profil i individuelle længder. Der anvendes to hovedtyper: a flyvende afskæringsmatrice , som accelererer for at matche linjehastigheden, skærer og trækker sig derefter tilbage - hvilket tillader fuld kontinuerlig produktion uden at stoppe strimlen - og et stop-og-skær (for-skåret) system, som stopper strimlen kort for at skære. Flyvende afskæringssystemer er standard på højhastighedsstrækninger og dem, der producerer lange paneler, hvor stop og genstart ville reducere gennemløb og overfladekvalitet.

7. Udløbsbord og stabling

Færdige profiler kommer ud på et udløbsbord og opsamles manuelt eller ved hjælp af automatiserede stablesystemer. Tagplader og lange strukturelle sektioner kræver omhyggelig håndtering for at undgå overfladeridser og profilforvrængning under stabling og transportforberedelse.

Tagpladerulleformningsmaskiner: typer og profiler

Tag- og beklædningssektoren er et af de største slutmarkeder for rulleformningsteknologi. A tagpladerulleformningsmaskine er konfigureret specifikt til at producere tag- og vægbeklædningsprofiler af formalet eller galvaniseret stål, aluminium eller kobberspiral. Disse maskiner skal producere paneler, der er flade, dimensionelt konsistente og fri for overfladefejl på tværs af længder, der kan nå op på 12 meter eller mere - krav, der stiller høje krav til maskinens stivhed, rulleopretning og materialehåndtering.

Bølgeplademaskiner

Bølgeplademaskiner producerer den klassiske sinusformede bølgeprofil, der bruges til tagdækning til landbrug, industri og boliger. Det korrugerede mønster er en af ​​de mere simple rulleformende geometrier, der kræver relativt få stationer, og disse maskiner er blandt de mest udbredte og omkostningsvenlige på markedet for tagdækningsudstyr. Standard korrugerede profiler fremstilles i ståltykkelser fra 0,25 mm til 0,8 mm ved linjehastigheder på 25–45 m/min.

Trapezformede / IBR-profilmaskiner

Trapezformede tagprofiler - inklusive de meget brugte IBR (Inverted Box Rib) og R-panelprofiler - har flade pander og kantede ribber, der giver overlegen bæreevne og vandafledning sammenlignet med bølgeplader. Disse profiler er standard i kommerciel og industriel tagdækning på tværs af de fleste markeder. Den mere komplekse geometri kræver flere formningsstationer end korrugerede maskiner, og præcis ribbegeometri er afgørende for korrekt panelsammenlåsning ved installation.

Stående søm tagpanel maskiner

Stående søm er et førsteklasses arkitektonisk tagdækningssystem, hvor paneler låser sammen via hævede lodrette sømme, hvilket helt eliminerer synlige fastgørelseselementer. Stående sømrulleformningsmaskiner producerer paneler med opadvendte ben, der er mekanisk syet sammen på taget, hvilket skaber en ren, vandtæt samling. Disse maskiner kræver meget høj formningspræcision - sømgeometri skal være nøjagtig for at mekaniske sømværktøjer kan fungere korrekt - og kører typisk ved lavere hastigheder end korrugerede eller trapezformede linjer. Stående sømlinjer er ofte udformet som bærbare eller steddannende systemer der kan transporteres til byggepladsen og producere paneler i den nøjagtige krævede længde på stedet, hvilket eliminerer behovet for feltskæring og reducerer spild.

Sandwich panel linjer

Sandwichpanellinjer kombinerer to rulleformningsstationer - en til den ydre forside og en til den indre liner - med et kerneindsprøjtnings- eller lamineringstrin imellem. Resultatet er et kompositpanel med en isolerende skum- eller mineraluldskerne bundet mellem to formede metalbeklædninger. Sandwichpaneler bruges i vid udstrækning i kølerum, kommercielt byggeri og industrielle bygningskonvolutter, hvor termisk ydeevne og installationshastighed er prioriterede.

Materialer forarbejdet af metalpladerulleformningsmaskiner

Rulleformningsmaskiner kan behandle en bred vifte af metaller, forudsat at materialet har tilstrækkelig duktilitet til at gennemgå koldbøjning uden at revne og konsistente mekaniske egenskaber på tværs af spolebredden. De mest almindeligt forarbejdede materialer er:

• Galvaniseret stål (varm-dip og el-galvaniseret): Det dominerende materiale til tagdækning og konstruktionsprofiler. Zinkbelægning giver korrosionsbeskyttelse; standardbelægninger spænder fra Z100 til Z275 g/m². Tykkelsen til tagdækning er typisk 0,25-1,2 mm; konstruktionsprofiler bruger 1,0–4,0 mm.
• Formalet stål (PPGI/PPGL): Galvaniseret stål med en fabrikspåført organisk belægning (polyester, PVDF eller SMP) på en eller begge sider. Formalet spole eliminerer behovet for post-forming maling og er standardmaterialet til farvet tagdækning og arkitektonisk beklædning. Malingssystemet skal være fleksibelt nok til at modstå bøjningsdeformationen uden at revne eller flage.
• Aluminium: Anvendes hvor let vægt og naturlig korrosionsbestandighed er prioriteret. Aluminiumslegeringer 1100, 3003 og 5052 er almindelige i tag- og beklædningsapplikationer. Aluminium kræver modificeret rullegeometri og reduceret linjehastighed sammenlignet med stål på grund af dets forskellige tilbagespringsegenskaber.
• Rustfrit stål: Anvendes til hygiejniske, kemikaliebestandige eller stærkt korrosive miljøer. Rustfrit arbejde hærder hurtigt under formning, hvilket kræver flere formningsstationer og mere robust værktøj end blødt stål af tilsvarende tykkelse.
• Kobber og zink: Anvendes til førsteklasses arkitektonisk tagdækning og beklædning. Disse materialer er blødere og kræver omhyggelig håndtering for at undgå overfladeskader fra rullerne - rulleoverfladefinish og kontakttryk er kritiske.
• Højstyrkestål (HSS / AHSS): Bruges i stigende grad til strukturelle sektioner og bilprofiler, hvor styrke-til-vægt-forholdet er kritisk. Højstyrkestål kræver betydeligt mere formningskraft og flere stationer for at håndtere tilbagespring, og værktøjsslid er højere end for blødt stål.

Nøglespecifikationer, der skal evalueres, når du vælger en rulleformningsmaskine

At købe en metalpladerulleformningsmaskine er en betydelig kapitalinvestering. Evaluering af følgende specifikationer sikrer, at maskinen er tilpasset både nuværende produktionskrav og overskuelige fremtidige behov.

1. Materialetykkelsesområde: Bekræft, at maskinens formningskapacitet dækker hele spektret af materialemålere, du har til hensigt at køre, inklusive enhver fremtidig udvidelse. En maskine, der er klassificeret til 0,3–1,0 mm stål, kan ikke skubbes til 1,5 mm uden at beskadige værktøj og aksler.
2. Profilbredde og båndbreddekapacitet: Maskinens maksimale spolebredde og formningsbredde skal passe til den bredeste profil i dit produktsortiment, med hensyn til kantbeklædning, hvor det er relevant.
3. Antal formningsstationer: Skal være tilstrækkelig til profilens kompleksitet og materialets flydespænding. Underdrevet værktøj med for få stationer giver tilbagespring, dimensionsfejl og overflademarkering.
4. Linjehastighed: Udtrykt i meter per minut. Højere hastighed øger gennemløbet, men kræver mere robuste afskæringssystemer, bedre strimmelkontrol og mere præcis spolefremføring. Bekræft, at den nominelle hastighed kan opnås ved designmaterialetykkelsen, ikke kun ved minimumstykkelse.

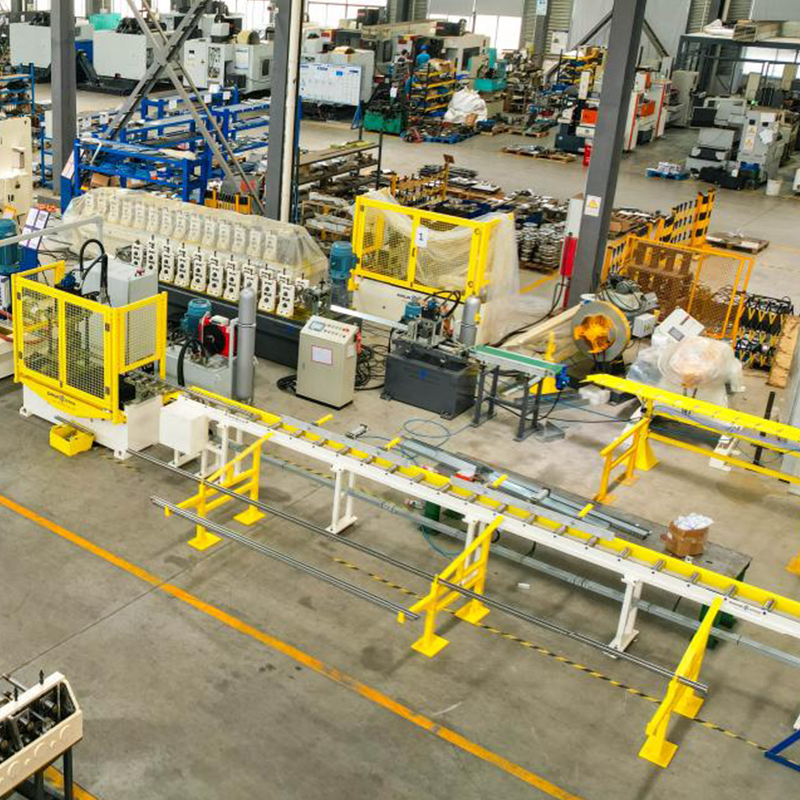

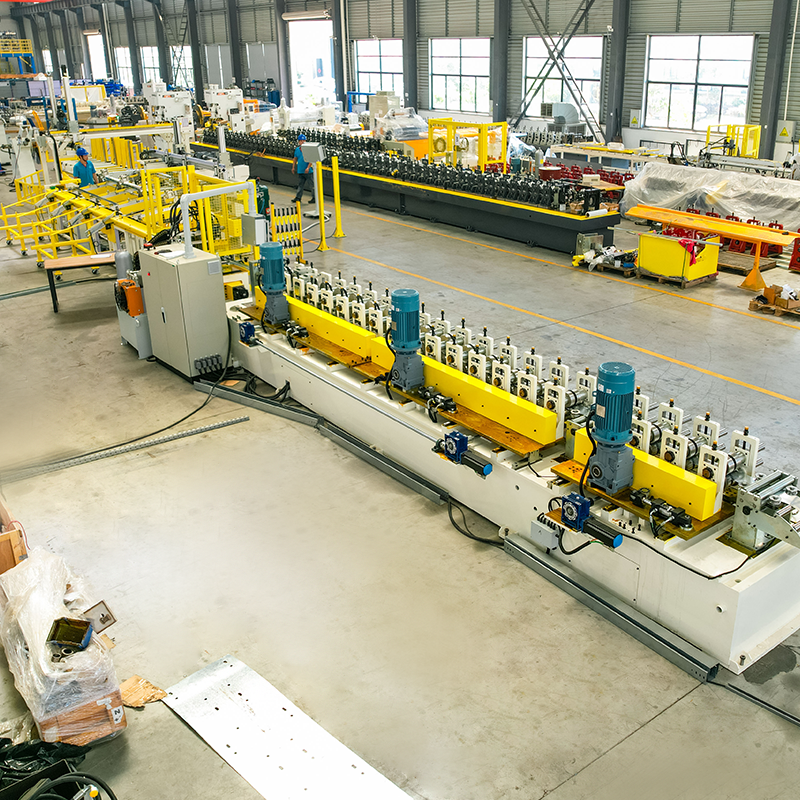

5. Drivsystem: Kædedrevne standere er omkostningseffektive og robuste, men tilbyder mindre præcis hastighedskontrol end individuelle servodrevne standere. Moderne højhastigheds- og multiprofillinjer bruger i stigende grad servodrev til hver stand, hvilket muliggør digital kontrol af formningsparametre.
6. Værktøjsmateriale og hårdhed: Valseformningsværktøj er typisk lavet af D2 eller Cr12MoV værktøjsstål, varmebehandlet til 58–62 HRC. Højere hårdhed forlænger værktøjets levetid, men øger skørheden - den korrekte specifikation afhænger af materialetype og produktionsvolumen.
7. Kontrolsystem: Moderne rulleformningslinjer bruger PLC-baseret styring med HMI-touchscreen-grænseflader, længdebaseret afskæringsstyring via encoder og produktionsdatalogning. Bekræft kompatibilitet med dit anlægs strømforsyningsstandarder og tilgængelige operatørfærdighedsniveau.
8. Eftersalgssupport og tilgængelighed af reservedele: Værktøj, lejer, aksler og afskårne klinger er sliddele, der kræver periodisk udskiftning. Bekræft, at producenten eller deres lokale repræsentant har kritiske reservedele på lager og kan yde teknisk support inden for en acceptabel responstid.

Fordele ved rulleformning frem for alternative metalformningsprocesser

Rulleformning konkurrerer med kantpressning, ekstrudering og stempling om at fremstille formede metalprofiler. Dens fordele bliver afgørende i specifikke produktionsscenarier:

• Produktionseffektivitet i høj volumen: Efter opsætning producerer en rulleformningslinje færdige profiler kontinuerligt med minimalt arbejde. Produktionsomkostningerne pr. enhed falder hurtigt med volumen på en måde, som kantpressebøjning - som kræver individuel håndtering af hvert stykke - ikke kan matche.
• Ubegrænset profillængde: Rulleformning producerer profiler af enhver længde, der kun er begrænset af spoleforsyningen, hvorimod kantpressning er begrænset af presselejelængde og håndteringskapacitet. Dette er afgørende for tagdækning og strukturelle applikationer, der kræver paneler eller sektioner længere end 6-8 meter.
• Overlegen overfladefinish: Koldformningsprocessen og den kontrollerede rullekontakt bevarer formalede og polerede overflader bedre end stanse- eller varmformningsprocesser, hvilket gør valseformning til den foretrukne metode for færdigbehandlede materialer.
• Konsekvente tolerancer i skala: Fast værktøjsgeometri producerer det samme tværsnit gennem hele en produktionskørsel og opnår dimensionel konsistens, som manuelle kantpresseoperationer ikke pålideligt kan kopiere over tusindvis af stykker.
• Integration af sekundære operationer: Udstansning, prægning, indhak og afskæring kan alle integreres i en enkelt rulleformningslinje, hvilket eliminerer sekundær håndtering og reducerer den samlede produktionstid og arbejdsomkostninger.
